为方便对野外施工的焊接设备进行监控， 对焊接质量、工艺规范、工程进度进行有效监管，熊谷公司开发了一种基于互联网和 GPS 定位的熊谷AS4.0产品营运数据管理系统，该系统可在移动通信网络条件允许时，直接把焊接设备的多种焊接数据上传、并暂存在中转服务器里。

在客户服务器开启时，通过互联网将焊接数据转发并存储到客户服务器中，供客户管理终端检索。该系统由专门制造的手工、半自动、自动焊接设备、中转服务器、客户服务器组成，客户终端是基于Windows的软件设计，主要涉及用户界面、数据解析、数据存储、数据传输、系统升级。

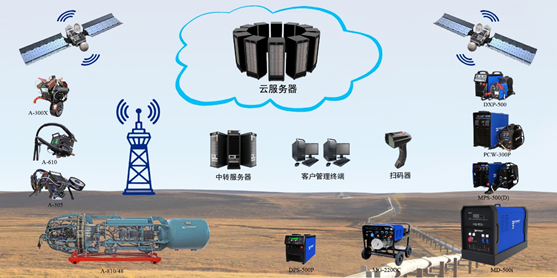

图 熊谷AS4.0产品营运数据管理系统示意图

基于互联网的熊谷AS4.0产品营运数据管理系统可以实现远程焊接监控和故障诊断， 并实现管道自动焊接系统的过程数据管理。该系统具有二维码扫码模块、数据存储、数据传输模块。焊接设备可向客户服务器上传焊接设备型号、焊接日期、焊接电流、焊接电压、气体流量、送丝速度、焊接速度、开始焊接时间、结束焊接时间、焊接时长、管材信息、管口编号、管口地理坐标和焊工二维码等信息，可对数据进行统计分析，并设定设备的报警与消息推送。

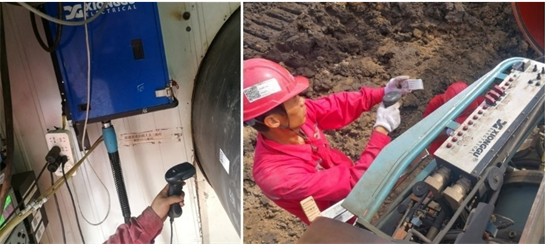

图2熊谷管道自动焊机组在中俄东线工程现场扫码操作

熊谷AS4.0产品营运数据管理系统可以对远在千里之外的相关焊接设备实施升级、焊机功能诊断，可以及时为施工单位解决问题，省时、省事、省钱，可以根据工艺提示焊接超规范的行为，为保证工程焊接质量提供了有效保障。

熊谷AS4.0产品营运数据管理系统可用于长期在野外工作的石油天然气长输管道工程，也可用于工厂，该系统可用于熊谷公司生产的逆变焊机、内燃弧焊机、各种管道自动焊接设备及管道施工机具等。

长输管道施工都是在野外进行的，焊接设备（手工焊机、半自动焊机、自动焊机）的地理位置随着施工进程在不断地改变，工程管理者对异地焊接设备的工作情况难以及时、准确的掌控和有效的管理，如能将焊接数据记录下来并发送给工程管理部门（包括工程甲方、乙方管理者），即可对焊接质量（工艺规范实施情况）、施工过程和进度实施有效监管，方便工程管理者进行管理。焊接设备工作状态若能同时发给焊接设备供应商，即可了解焊接设备工作状况，以便提供及时的服务。

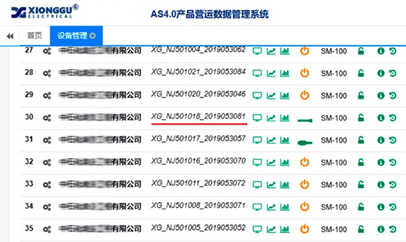

图3焊接设备在线状态

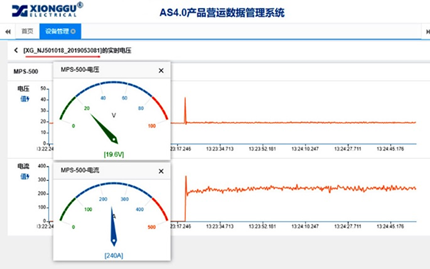

图4焊接设备实时电流、电压、时间

基于GPS定位和移动互联网的熊谷AS4.0产品营运数据管理系统可以在移动通信网络条件允许时上传数据并暂存在中转服务器內，在客户服务器开启时，通过互联网将数据转发并存储到客户服务器中，供客户管理终端检索。

焊接设备可通过中转服务器向客户服务器上传焊接电流、焊接电压、气体流量、送丝速度、焊接速度、开始焊接时间、结束焊接时间、焊接时长、施工地点（焊接设备地理位置）等信息，并可在管理者认为需要时禁止焊接设备运行，以保证工程质量和焊接设备供应商的利益。

该系统内置大容量FLASH，能够在没有移动网络覆盖的极端条件下保证数据不丢失，并在进入网络覆盖区后将数据及时发送出去。系统具有断点续传功能，能够很好的处理在数据传输过程中的意外断电，保证用户数据在数据源端不丢失。系统内置看门狗，能够在数据采集板系统发生错误时，及时重启系统，极大地减少了用户数据的丢失，并且不影响焊接设备正常工作。

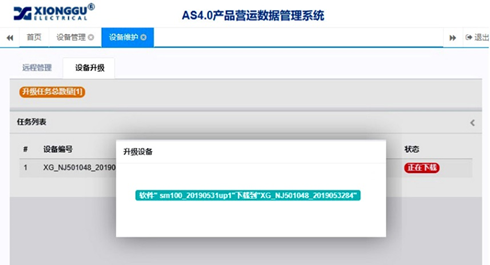

图5 熊谷AS4.0系统远程升级界面

客户管理终端是基于Windows的软件设计，主要涉及用户界面、数据解析、数据存储和数据传输。客户管理终端在条件允许时（网络信号良好）能尽快的查询焊接设备工作相关数据，这些数据来自客户服务器，最终是来自每一台焊接设备，目前可查询施工时间、地点、电流、电压等信息，让用户能在办公室里方便地监控施工过程。 熊谷AS4.0产品营运数据管理系统也可以像电脑、智能手机一样实施远程的系统升级。
